КЛЮЧ  ПРЕДЕЛЬНЫЙ  ТАРИРОВАННЫЙ  ДЛЯ  ЗАТЯЖКИ РЕЗЬБОВЫХ СОЕДИНЕНИЙ  С  ЗАДАННЫМ  КРУТЯЩИМ МОМЕНТОМ

150  -600 Н.м



ПАСПОРТ



1.    НАЗНАЧЕНИЕ



      Ключ предельный тарированный предназначен для затяжки резьбового соединения с заданным крутящим моментом (далее – ключ) предназначен для высокопроизводительного завёртывания с последующей затяжкой с заданным крутящим моментом резьбовых соединений при сборочных работах. Показание шкалы умножать на «3»



2.    ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ



Основные  параметры и размеры указаны в табл. 1



Наименование параметра

Значение параметра

2.1. Интервал задаваемых крутящих моментов , Н.м

150 - 600

2.2. Предел допускаемой относительной погрешности, %, не более

+/- 4

2.3.        Цена деления шкалы, Н.м : грубой настройки

                                                           нониусной

150

 6

2.4. Размер присоединительного квадрата под сменные головки, мм

20,0

2.5. Габаритные размеры, мм : длина х ширина х высота

1900 х 70 х 75

2.6. Масса, кг, не более

5,1



1.    УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

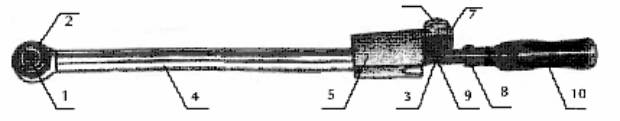

3.1. Конструкция ключа приведена на рисунке.





3.2. Ключ состоит из: присоединительного квадрата 1, корпус 2, упругого элемента 3, кожуха 4, корпуса регулирующего механизма 5 со шкалой грубой настройки,  регулирующего механизма 6, ( далее регулятор) с нониусой шкалой и штырём 7, сигнализатора 8 с лыской, пружины 9 и рукоятки 10.

1.3.        Для приведения ключа в рабочее положение на присоединительный квадрат 1 надевают сменную головку. Регулятором 6 устанавливают необходимый крутящий момент. Установленный крутящий момент определяется положением нижнего торца  цилиндра регулятора относительно  шкалы грубой настройки и положением риски нониусной шкалы в центре паза регулятора. Сигнализатор 8 поворачивают так, чтобы лыска находилась со сторны штыря 7. Сжимая пружину 9, отодвигают сигнализатор 8 в сторону рукоятки 10 за штырь 7 регулятора 6 и поворачивают на некоторый угол с тем, чтобы сигнализатор 8 опирался на штырь 7 торцом цилиндрической части своего фланца. Ключ готов к работе

1.4.    Устанавливают ключ на затягиваемое соединение. Плавно нагружают ключ. Под действием силы, приложенной к рукоятке 10  ключа, упругий элемент изгибается, перемещая сигнализатор 8 относительно штыря 7 до его освобождения под действием пружины. Звук  удара сигнализатора 8 по кожуху  4 сигнализирует о достижении заданного крутящего момента, после чего необходимо прекратить затяжку резьбового соединения.

1.5.    Наличие обгонного механизма позволяет производить затяжку, не снимая ключ с резьбового соединения.



2.    УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ





4.1. Детали, входящие  в конструкцию ключа, не должны иметь острых углов, сколов и поверхностей с неровностям,  представляющих источник опасности.

4.2. Не допускается  нагружение ключа в процессе работы крутящим моментом силы свыше 600 Н.м

2.3.        При эксплуатации ключа необходимо следить, чтобы присоединительный квадрат полностью  входил в сменную торцовую головку.



ВНИМАНИЕ!

З а п р е щ а е т с я :

·         Прикладывать рывком усилие к рукоятке ключа;

·         Снимать усилие с рукоятки ключа до срабатывания сигнализатора, чтобы не допустить заклинивания сигнализатора на торце штыря регулятора.



3.    ТЕХНИЧЕСКОЕ ОБСЛУЖИВНИЕ



5.1. Ключ следует хранить в специально отведенном месте, оберегая его от коррозии, деформации и повреждения сигнализатора, пружины и регулятора. Перед длительным хранением смазать ключ тонким слоем консервационной смазки.



4.    ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И СПОСОБЫ ИХ УСТРАНЕНИЯ



6.1. Возможные неисправности и способы их устранения приведены в табл.2



Наименование неисправностей,

Внешнее проявление

Вероятная причина

Способ устранения

Заедает сигнализатор

Загрязнение

Разборка, чистка

Слабый щелчок

Ослабла пружина

Заменить пружину



5.    СВИДЕТЕЛЬСТВО О ПРИЁМКЕ



7.1. Ключ соответствует технической документации и признан годным к эксплуатации.



Дата изготовления



 Штамп ОТК



6.    ГАРАНТИИ ИЗГОТОВИТЕЛЯ



8.1. Предприятие- изготовитель гарантирует соответствие ключа требованиям технической документации в течение гарантийного срока эксплуатации   при соблюдении потребителем условий   эксплуатации, транспортирования  и хранения.

8.2. Гарантийный срок эксплуатации – 12 месяцев со дня продажи через розничную торговую сеть, а для внерыночного потребления – с начала ввода в эксплуатацию.
