КЛЮЧИ  КОЛЬЦЕВЫЕ ДВУСТОРОННИЕ С ТРЕЩОТКОЙ



ПАСПОРТ



1.    НАЗНАЧЕНИЕ



      Ключи кольцевые двусторонние с трещоткой предназначены  для затяжки резьбового соединения с заданным крутящим моментом (далее – ключ) предназначен для высокопроизводительного отвинчивания и завинчивания резьбовых соединений  при слесарно-монтажных работах.



2.    ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ



  2.1 Основные  параметры и размеры указаны в табл. 1



Наименование параметра

Размер зева по ГОСТ 2838 (нормальной точности)

10

12

13

14

17

19

22

24

36

41

Габарит-

ные

размеры

D

24

27

29

29

35

38

43

46





h

8

8

12

12



l

132

162

192

232







    2.2 Прочность ключей определяется  испытательным крутящим моментом, соответствующим группе «С» по ГОСТ 2838.



3.    УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

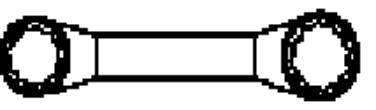

3.1. Конструкция ключа приведена на рисунке.





     3.2. Ключ состоит из: двух планок 1, прокладки 2, двух головок с разными зевами (см. табл.1) 3, пружин 4, роликов  5 и заклепок 6.



Устанавливают ключ на затягиваемое соединение ( на винт, болт, гайку) головкой 3 необходимого размера. Наличие трещоточного механизма головки позволяет качательными движениями, не  снимая ключ с резьбового соединения, быстро завинчивать и отвинчивать резьбовые соединения.



4  УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ



     4.1. Детали, входящие  в конструкцию ключа, не должны иметь острых углов, сколов и поверхностей с неровностям,  представляющих источник опасности.

     4.2. Ключи должны применяться только для обслуживания крепежа с размером зева , соответствующим указанному в табл.1.

      4.3 В целях предотвращения срывов ключа в процессе его эксплуатации внутренняя полость головки ключа должна быть очищена от загрязнений.

     4.4 При эксплуатации ключей не допускается пользоваться дополнительными рычагами для увеличения усилия затяжки.



5.    ТЕХНИЧЕСКОЕ ОБСЛУЖИВНИЕ



5.1. Ключ следует хранить в специально отведенном месте, оберегая его от коррозии, деформации и повреждения сигнализатора, пружины и регулятора. Перед длительным хранением смазать ключ тонким слоем консервационной смазки.



6.    СВИДЕТЕЛЬСТВО О ПРИЁМКЕ



    6.1. Ключ кольцевой двусторонний с трещоткой   соответствует техническим условиям и признан годным к эксплуатации.



Дата изготовления



 Штамп ОТК



7.    ГАРАНТИИ ИЗГОТОВИТЕЛЯ



7.1  Предприятие- изготовитель гарантирует соответствие ключа требованиям технической документации в течение гарантийного срока эксплуатации   при соблюдении потребителем условий   эксплуатации, транспортирования  и хранения.

      7.2. Гарантийный срок эксплуатации – 12 месяцев со дня продажи через розничную торговую сеть, а для внерыночного потребления – с начала ввода в эксплуатацию.
